一、技术核心：非满管电磁流量计的测量原理与优势

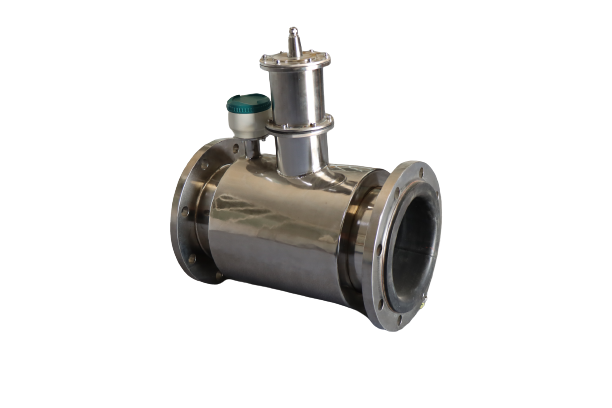

非满管电磁流量计通过流速-面积法实现动态计量，其核心组件包括电磁流速传感器、超声水位传感器及流量显示仪。其工作原理基于法拉第电磁感应定律：当导电液体切割磁力线时，电极间产生与流速成正比的感应电势，结合实时测量的液位高度（通过超声波或电容式传感器），自动计算管道横截面积，得出瞬时流量与累积流量。
技术优势：
直接测量：无需依赖液位差或巴歇尔槽等间接推算，测量精度达±2.5%，流速精度±1.0%，液位精度±2mm；
双向计量：支持正向与反向流量测量，适应雨污分流场景的复杂流态；
抗干扰性强：电极与衬里材料（如PTFE、PFA）可耐受酸碱腐蚀，适应污水介质；
动态响应快：流速测量范围0.05-10m/s，可实时捕捉降雨初期与后期的流量突变。
二、截流井动态计量需求：雨污分流的“精准控水”关键点
截流井是雨污分流系统的核心节点，其功能包括：
初期雨水截流：将污染严重的初期雨水导入污水管网；
雨量分级控制：根据降雨强度动态调整截流倍数，避免污水厂超负荷；
防内涝保障：暴雨时快速排放后期雨水，防止城市内涝。
动态计量挑战：
液位波动剧烈：降雨期间液位可能在0.1-3m范围内快速变化；
流态复杂：存在涡流、气液混合等非稳定流态；
介质腐蚀性：污水含氯离子、硫化物等腐蚀性成分；
维护便捷性：需在有限空间内实现快速检修与校准。
三、非满管电磁流量计在截流井中的动态计量方案
1. 设备选型与配置
口径匹配：根据截流井设计流量选择公称通径（DN300-DN6000mm），确保流速在0.3-3m/s范围内（自清洁流速）；
衬里与电极材料：
衬里：污水介质选用PTFE（耐浓酸浓碱）或PFA（耐高温强腐蚀）；
电极：通用场景选用316L不锈钢，强腐蚀场景选用哈氏合金C-276或铂铱合金；
防护等级：地下安装选用IP68（防浸没），地上安装选用IP67（防溅水）；
通讯接口：配置RS485/Modbus协议，接入智慧管网监测系统，实现远程数据传输与控制。
2. 安装与调试要点
安装位置：
优先选择管道下游直管段≥10D（D为管径）的位置，避免涡流干扰；
若空间受限，可采用U型管段或增设整流器，优化流态；
液位校准：
通过超声波液位计或电容式液位传感器实时校准液位高度；
定期清理传感器表面污垢，防止液位测量偏差；
流速标定：
使用便携式超声波流量计进行交叉验证，确保流速测量精度；
根据季节性水质变化（如SS含量），调整流速测量阈值。
3. 动态控制策略
雨量分级控制：
晴天模式：截流阀全开，污水100%进入污水管网；
初雨模式：雨量计触发后，截流阀按预设流量（如50L/s）限流，截留初期雨水；
暴雨模式：当液位超过警戒值时，截流阀部分关闭，优先排放后期雨水；
流量反馈调节：
非满管电磁流量计实时监测截流井出水流量，反馈至PLC控制系统；
通过PID算法动态调整截流阀开度，确保流量稳定在设定值±5%范围内；
异常预警：
当流量突变（如超过设计流量20%）或液位持续上涨时，触发报警并启动应急排涝泵。
四、典型应用案例：太原市雨污分流改造项目
1. 项目背景
太原市原有合流制管网导致雨季污水溢流、道路积水严重。2024年改造中，新建截流井并安装非满管电磁流量计，实现雨污精准分流。
2. 实施方案
设备配置：
流量计：DN500非满管电磁流量计，衬里材料氯丁橡胶，电极材料316L不锈钢；
液位计：超声波液位计，量程0-3m，精度±1mm；
控制系统：PLC+SCADA系统，支持远程监控与自动调节；
控制逻辑：
晴天：截流阀开度100%，污水流量≤80L/s；
初雨：降雨前2mm截流，流量限制为50L/s；
暴雨：液位≥1.5m时，截流阀开度降至30%，优先排涝；
效果验证：
改造后污水截流率提升至95%，初期雨水污染物截留量增加40%；
雨季道路积水时间从2小时缩短至15分钟，市民投诉率下降80%。
非满管电磁流量计在雨污分流截流井中具有高精度、低维护、强适应性等优势，是动态计量与精准控水的常用方案。
