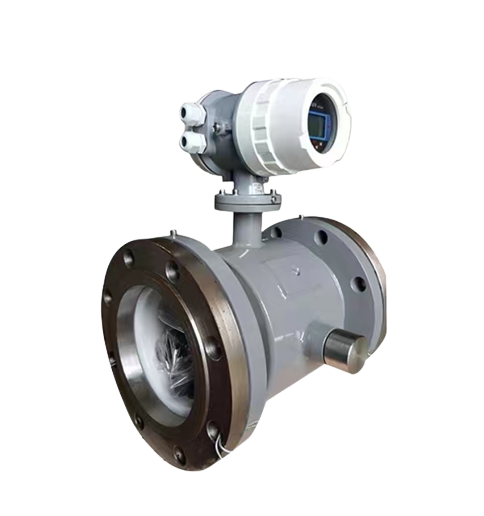

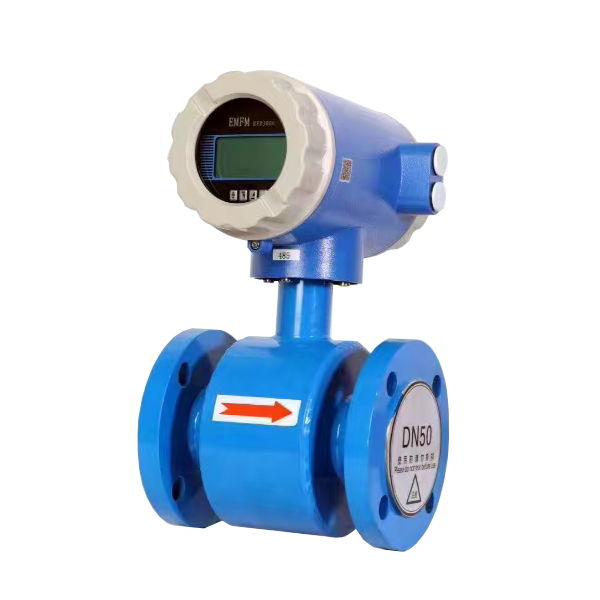

法兰式电磁流量计

法兰式电磁流量计工作原理▼▼▼

电磁流量计是一种测量导电介质体积流量的感应仪表，在进行现场监测显示的同时，可输出标准的电流信号，供记录、调节、控制使用，实现检测自动控制，并可实现信号的远距离传送。法兰式电磁流量计由传感器和智能转换部分组成，它能测量各类导电液体的体积流量，所测量的介质包括酸、碱、盐和纸浆、泥浆、废污水、海水及固液两相等液体。该产品主要用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水、造纸、医药、食品等工农业部门的生产过程的流量测量和控制。

电磁流量计是基于法拉第电磁感应定律原理的流量仪表，一个导体在磁场中运动将感应生成一个电势，采用电磁测量原理，流体就是运动中的导体。感应电势相对于流速成正比并被两个测量电极所检测，然后变送器将它进行放大，根据管道横截面积计算出体积流量。恒定的磁场由极性交替变化的开关直流电流所产生。

法兰式电磁流量计产品特点▼▼▼

      1.测量不受液体密度、粘度、温度压力和电导率等物理量变化的影响。

      2.结构简单，故障率低，测量管内无活动及阻流部件，不堵塞、无压损。

      3.适用范围广，量程比宽，适合导电液体，含有纤维、固体颗粒和悬浮物的液体。

      4.安装要求低，直管段要求低（前 5D 后 2D）。

      5.工作稳定可靠，采用低频方波励磁，功耗小，零点稳定。

      6.输出信号多样性，可输出与流速成正比例的线性模拟信号、数字信号及报警信号。

法兰式电磁流量计技术参数▼▼▼

法兰式电磁流量计选型▼▼▼

针对法兰式电磁流量计的选型，必须确定的几个问题:

1、测量管径是多少?

2、测量的介质是什么?(即被测物料是什么?水、酸碱液等等)是否有腐蚀性?

3、介质的温度、工称压力是多少?

4、过程连接方式:是法兰还是夹持连接?

5、法兰尺寸、标准、密封面形式要求是什么?

6、流量范围是多少?

7、介质是否导电?

8、输出信号类型以及流量计供电电源?

非满管流量计应用领域▼▼▼

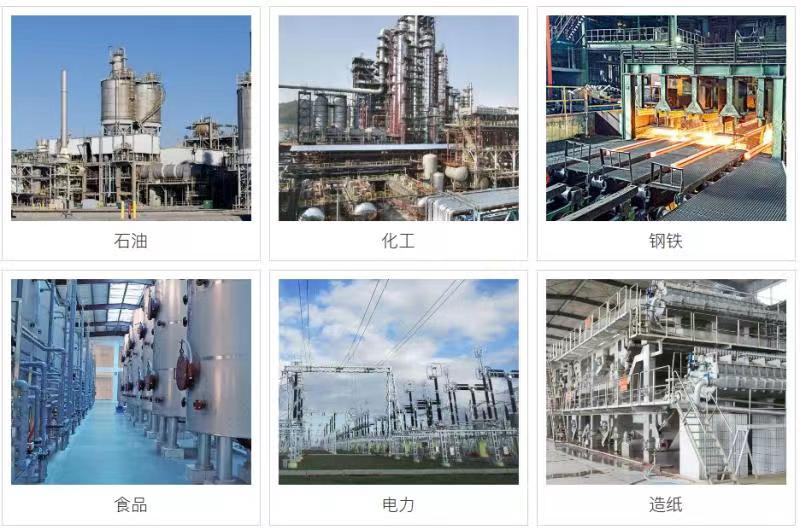

       电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

法兰式电磁流量计的安装▼▼▼

       正确的安装法兰式电磁流量计，才能保证流量计准确测量。法兰式电磁流量计对于安装有诸多要求，总的来说，要保证流量计测量管内充满流体，且流体中不能含有大量气泡。

       一般来说，还有以下几点要求，以保证流量计准确测量:

       1.流体流动方向与流量计上流向箭头一致。

       2. 流量计可以水平、垂直或与水平线作任何角度安装。但管路结构应保证仪表测量管中始终充满流体。测量含有固体颗粒或浆液时，适合垂直安装。流向由下而上，避免杂质沉淀于测量管内，及磨损流量计衬里。

       3.直管段。要求流量计上下游保持一定的直管段，一般上游直管段应不小于5D，下游直管段应不小于2D。以保证流体流动平稳，消除脉动与气泡。

       4.电极轴线(两电极之间的连线)应尽量处于水平，与水平夹角不能大于45度。

       5.避开易引致电磁干扰的设备，如变压器、大功率电动机等。

       6. 避开振动源或安装减振管。

       7.介质接地(法兰两侧与接地环相连的接地栓)与系统接地(显示器旁接地栓)良好，介质接地与系统接地不宜连接在一起或共用接地栓。接地电阻一般为4欧姆，不宜超过10欧姆。尽量不与大功率电气设备共用接地点。

我们能提供的服务▼▼▼

1、根据需求推荐选型及报价；2、产品个性化定制；3、7*24小时全国服务热线 ；4、上门指导安装

大跃仪表生产过程▼▼▼

01、法兰、不锈钢管，进厂检验             02、导管加工(下料、焊接)、检验               03、导管衬里、检验

04、 电极、线圈、加工及装配、检验     05 、外壳组件焊接、检验                           06 、喷漆、检验

07 、转换器/接线盒组装、检验             08 、实流标定、出厂检验                            09 、包装

10、入成品库                                       11、发货
