低成本非满流流量计监测方案：电磁流量计与传感器的协同应用
在非满流管道流量监测中，传统方案往往面临成本高、安装复杂或精度不足等问题。通过电磁流量计与低成本传感器的协同应用，可实现兼顾经济性与可靠性的监测方案。以下从技术原理、协同方式、成本优化及典型应用场景展开分析：
一、技术原理与核心优势

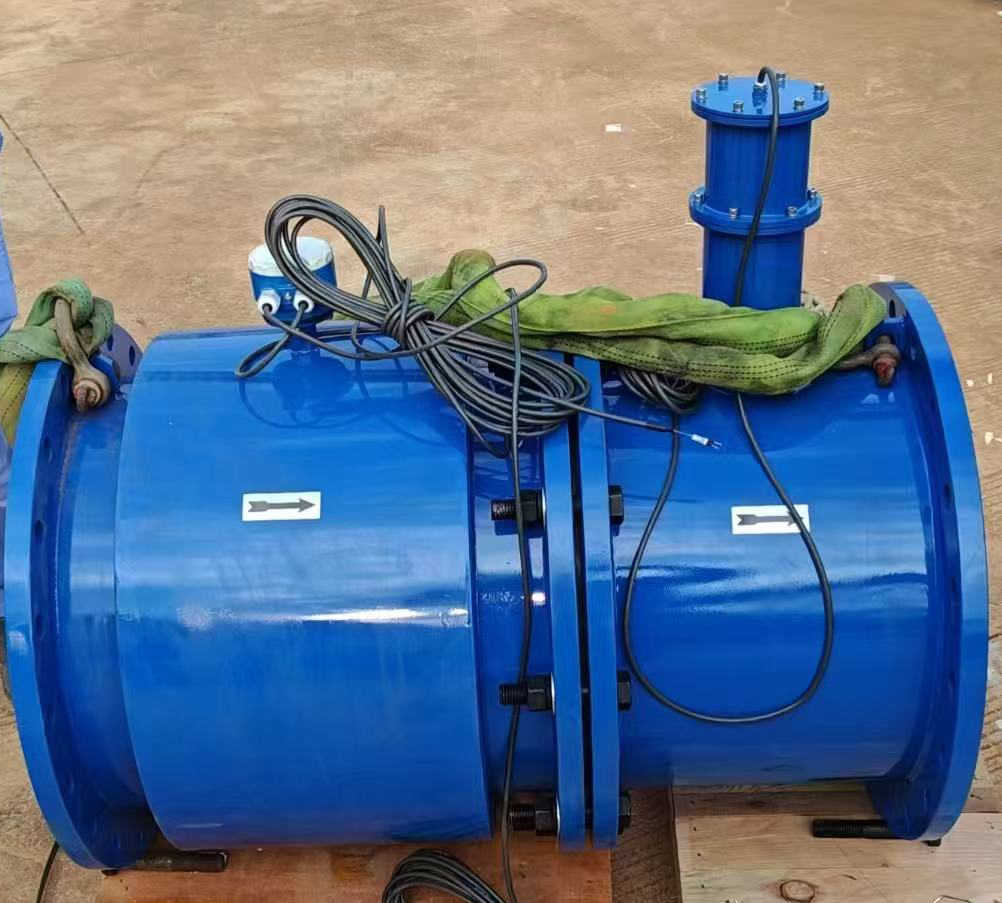

电磁流量计
原理：基于法拉第电磁感应定律，通过测量导电液体在磁场中产生的感应电动势计算流速，结合管道截面积计算流量。
非满流适配性：
液位补偿：通过外接液位传感器（如超声波/压力式）获取液位高度，动态计算实际过流面积。
流速修正：利用多电极设计或流速分布模型，补偿非满流状态下的流速偏差。
优势：高精度（±1%~±2.5%）、无压力损失、耐腐蚀、适用于污水等复杂介质。
低成本传感器
超声波液位传感器：通过发射/接收超声波测量液位，成本低、安装便捷，但精度受泡沫/杂质影响。
压力式液位传感器：基于静压原理测量液位，稳定性高，但需接触介质，可能受腐蚀。
电容式液位传感器：通过电容变化检测液位，响应快，但易受介质导电性影响。
优势：单点成本低（数十至数百元）、易于集成、适合分布式监测。
二、协同应用方案
硬件协同
电磁流量计+超声波液位传感器：
电磁流量计测量流速，超声波传感器测量液位，通过内置算法（如流量=流速×液位×管道宽度）实时计算流量。
适用场景：明渠、半管流污水管道。
电磁流量计+压力式液位传感器：
压力传感器通过导压管测量液位，与电磁流量计组合，适用于封闭管道或高压环境。
优势：抗干扰能力强，适合工业废水监测。
低功耗设计：
采用LoRa/NB-IoT无线传输，减少布线成本，延长电池寿命（如传感器续航达5年以上）。
三、典型应用场景与案例
市政污水管网监测
需求：低成本、分布式监测非满流污水流量。
方案：
电磁流量计（DN100~DN600）+超声波液位传感器，无线传输至云平台。
效果：单点成本降低40%，维护频率减少60%。
农业灌溉渠道流量监测
需求：耐候性强、低功耗。
方案：
电磁流量计+太阳能供电的超声波液位传感器，数据通过LoRa上传。
效果：无需外接电源，安装周期缩短至1天。
工业废水处理站
需求：高精度、耐腐蚀。
方案：
电磁流量计+压力式液位传感器，防护等级IP68，支持CIP清洗。
效果：测量精度±2.5%。
四、
通过电磁流量计与低成本传感器的协同应用，非满流流量监测可实现低成本、高精度、易部署的目标。
关键在于：
根据工况选择合适的液位传感器类型；
通过数据融合算法优化测量精度；
采用模块化与无线化设计降低运维成本。
该方案适用于市政、农业、工业等多领域，为非满流流量监测提供了经济可行的解决方案。
